Desalinizadoras Para Casa de Playa, Pequeñas Marinas y Hoteles de Ribera

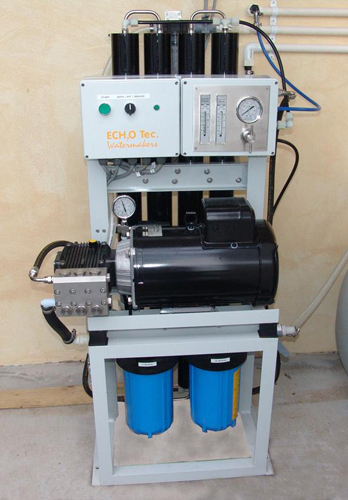

Vertical Mount System
7000–BHL–4

La Serie BHL, ha sido diseñada especialmente para pequeños Hoteles, Marinas, Residencias Costeras y similares, con acceso a agua de mar o salobre, y donde abastecerse de agua limpia puede ser complejo y caro logísticamente.

El alto rendimiento, excepcional confiabilidad y reducido costo de mantenimiento de estos sistemas desalinizadores, hace que muchas veces estos sistemas desalinizadores suministren agua potable de primera calidad a costos menores que los servicios municipales, si es que disponibles.

El bastidor de aluminio naval de reciente ingeniería provee un aspecto ordenado y permite un fácil acceso a los componentes del sistema para su mantención.

El sistema modular para montaje en muros, o bien el sistema autoportante vertical en bastidor de aluminio, economizan espacio y son casi "llave en mano".

Para necesidades de agua potable de un múltiplo de 7.000 GPD/29.495 Litros/día, la instalación de módulos operativos redundantes de desalinizadores BHL puede producir una producción casi ilimitada.

Más económico que un sistema único más grande, modulos múltiples de desalinizadores proveen respaldo, facilidad de transporte e instalación y reducen la carga eléctrica de partida en más de 35%.

En tiempos de baja demanda de agua, solo se operan los módulos requeridos para una baja mantención y eficiencia de costos máxima.

Aumentos de capacidad son fáciles, rápidos y disponibles en escalas de 1800 GPD.

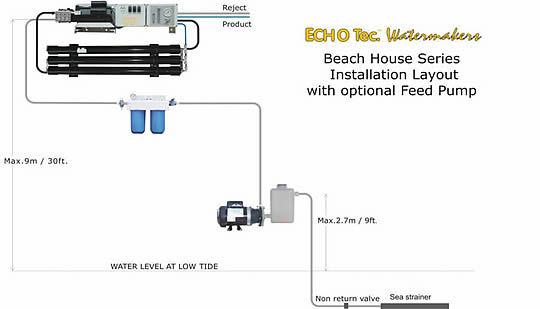

Si el agua cruda proviene de un pozo de agua de mar o directamente del mar a un nivel más bajo, se recomienda el uso de una bomba de alimentación sumergible. Un filtro de arena (filtro multimedia) instalado previo a los prefiltros de cartucho puede reducir los costos de filtración.

6

Especificaciones, Especificaciones de los sistemas y Precios en US$

Sistemas montados sobre muro (Horizontales)

Modelo	Producción galones horas/días	Producción litros horas /días	Recuperación	Amps @ 230V 50Hz	Amps @ 115V 230V - 60Hz	Precios US$***
400 - BHL - 1	17 - 408	65 - 1.560	16%	5,4	8,4 / 4,2	$ 6.925
500 - BHL - 1*	20 - 480	75 - 1.810	10%	9,2	18,4 / 8,2	$ 7.920
700 - BHL - 2	30 - 720	114 - 2.730	28%	5,4	8,4 / 4,2	$ 8.435
900 - BHL - 2*	38 - 912	143 - 3,450	18%	9,2	18,4 / 8,2	$ 8.745
1200 - BHL - 3*	50 - 1.200	190 - 4.540	23%	9,2	18,4 / 8,2	$10.095
1500 - BHL - 4	60 - 1.400	227 - 5.450	28%	9,2	18,4 / 8,2	$11.995

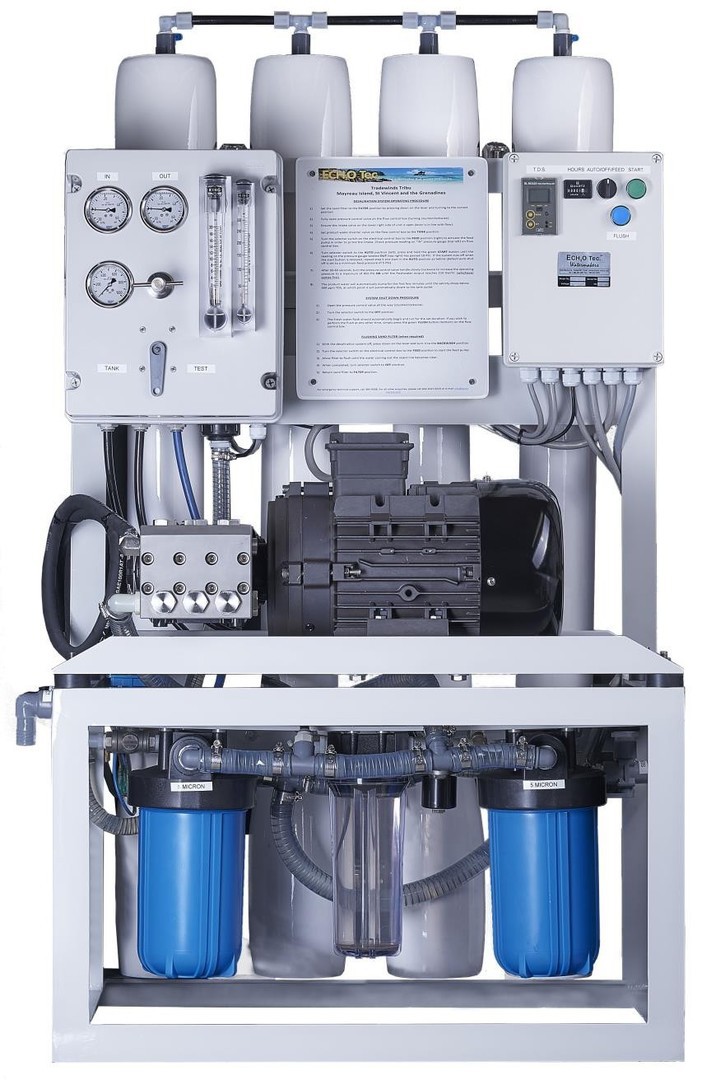

Sistemas Bastidor Vertical

Modelo	Producción galones horas/días	Producción litros horas/días	Recuperación	Amps @ 230V 50Hz - 60Hz	3 Fase** Amps @ 230V - 60Hz 380V - 50Hz	Precios US$***
1000 - BHL - 2	38 - 912	143 - 3.450	18%	11,2	5,5 / 3,8	$ 9.675
1300 - BHL - 3*	60 - 1.440	227 - 5.450	22%	11,2	5,5 / 3,8	$10.560
1800 - BHL - 4	75 - 1.800	284 - 6.800	30%	11,2	5,5 / 3,8	$11.995
2900 - DUAL - 6	120 - 2.900	454 - 10.900	22%	22,4	11,0 / 7,6	$20.365
3600 - DUAL - 8	150 - 3.600	568 - 13.600	30%	22,4	11,0 / 7,6	$23.595
7000 - BHL - 4	292 - 7.000	1.105 - 26.495	30%	n/a	12,1 / 7,0	$28.330
14000 - DUAL - 4	584 - 14.000	2.210 - 52.990	30%	n/a	24,2 / 14,0	$53.895

El rendimiento de Osmosis Inversa varía con la temperatura del agua cruda y su salinidad. El rendimiento indicado fue testeado con agua cruda a 26 °C/80°F y salinidad de 35.000 ppm SDT.

*Sistemas ampliables.

** Ver más opciones de energía a abajo.

***Precios son ex fábrica Trinidad / Tobago y no incluyen flete, impuestos y/o aranceles (de ser aplicables)

OPCIONALES Y ACCESORIOS

PREGUNTAS FRECUENTES

TESTIMONIALES INTERNACIONALES

Características Claves

	Concepto bastidor autoportante o bien semimodular para muros para economizar espacio, de rápida y fácil instalación

	Todos los sistemas de control son electromecánicos - Ausencia de circuitos electrónicos en contacto con agua de mar

	Regulador de presión automático a resorte ejecutado en inox Duplex –Ausencia de goteo de válvulas aguja

	Operación extremadamente silenciosa - sin ruido de carga/descarga

	Mangueras de alta presión con terminales en Duplex sellados con O-ring –Ausencia de terminales de compresión fisurados o corroídos

	Vasos de presión OI con terminales de alta presión en Duplex, sellados con O-ring – Ausencia de tapones NPT fisurados

	Bastidor de aluminio naval resistente a la corrosión, imprimado con epoxy y recubierto con poliuretano

	Prefiltros de sedimentación de tamaño comercial (10’’x 4,5’’, azul grande) ampliamente utilizados, son equipamiento estándar

	Configuraciones a la medida para instalaciones en espacios reducidos, sin cargo extra

	Garantía limitada de 5 años para la bomba de alta presión de acero inoxidable

	Consumibles de tamaño estándar - fácil obtención en cualquier lugar

Click Galería
Selección de embarcaciones equipadas con Desalinizadores ECHOTec.

Requerimientos de energía eléctrica

Sistema Montado en muro (400/700 BHL)		115/230V 60Hz monofásica - 8.4 amps a 115V
		230V 50Hz monofásica - 5.4 amps a 230V

Sistema Montado en muro (demás modelos)		115/230V 60Hz monofásica - 8.2 amps a 230V
		230V 50Hz monofásica - 9.2 amps a 230V

Sistema Bastidor Vertical (motor 3 HP)		115/230V 60Hz monofásica - 11.2 amps a 230V
		230V 50Hz monofásica - 11.2 amps at 230V
		208-230/460V 60Hz trifásica - 5.5 amps a 230V
		230/380/440V 50Hz trifásica - 3.8 amps a 380V

Sistema Bastidor Vertical (motor 7,5 HP)		208-230/440-460V 60Hz trifásica - 20.0 amps a 230V
		220/380-440V 50Hz three phase – 11.2 amps at 380V

Sistema Bastidor Vertical (7000-BHL-4)		208-230/440-460V 60Hz trifásica - 12.1 amps a 230V
		220/380-440V 50Hz trifásica – 7.0 amps a 380V

Relacion de componentes

Bastidor para montaje en muros (aluminio 6061 grado marino) con bomba de alta presión de acero inoxidable con montaje amortiguado y paneles de control eléctrico/caudal

1 Módulo de vasos de presión con 1-4 membranas

1 Módulo de prefiltración con cartuchos BB de tamaño estándar, 4 1/2" x 10", de 5 y 20 micrones

Sistema de lavado con agua dulce (Intercambia el agua salada en los elementos de las membranas de OI por agua dulce evitando crecimeintos biológicos que pueden obstruir los elementos, generando una reducción en producción y posibles fallas prematuras)

ó:

Bastidor de montaje vertical (aluminio 6061 grado marino) con bomba de alta presión en acero inoxidable con montaje amortiguado, paneles de control eléctrico/caudal y vasos de presión

2 carcazas de filtro con cartuchos BB de poliéster plisado de tamaño estándar, 4 1/2" x 10", de 5 y 20 micrones incorporadas

Sistema de enjuague manual con agua tratada.

Sistema de lavado con agua dulce (Intercambia el agua salada en los elementos de las membranas de OI por agua dulce evitando crecimeintos biológicos que pueden obstruir los elementos, generando una reducción en producción y posibles fallas prematuras)

Instrumentación:

El sistema desalinizador esta equipado con todos los instrumentos necesarios, para el control y operación de la unidad:

Manómetro:		Agua de alimentación, entrada al sistema (acero inoxidable 316 lleno con glicerina, tubo Monel)
		Agua de alimentación, entrada a la bomba de alta (acero inoxidable 316 lleno con glicerina, tubo Monel)
		Presión de Osmosis Inversa (acero inoxidable 316 lleno con glicerina, tubo Monel)

Caudalímetro:		Agua producida / permeada
Calidad del producto:		Monitor digital de calidad del agua producida –ppm SDT

Se incluyen los siguientes desligamientos automáticos de seguridad:

* Por baja presión de agua de alimentación (p.ej. obstrucción de filtro colador, o de los prefiltros)
* Por presión alta de Osmosis Inversa (OI)
* Tanque lleno (Interruptor de flotador, opcional)

Dimensiones

Sistema montaje en pared:

Pulgadas

Centimetros

Altura (Kg / Lbs)

Bomba/panel de control

24"

W

x

14"

D

x

13"

A

61cm

W

x

36cm

D

x

33cm

H

34 / 75

Vaso de presión - 500-BHL-1

49"

L

x

4"

D

x

3.5"

A

123cm

L

x

10cm

D

x

9cm

H

6 / 13

Vasos de presión - 700-BHL-2

49"

L

x

4"

D

x

9.5"

A

123cm

L

x

10cm

D

x

24cm

H

12 / 26

Vasos de presión - 900-BHL-2

49"

L

x

4"

D

x

9.5"

A

123cm

L

x

10cm

D

x

24cm

H

12 / 26

Vasos de presión - 1200-BHL-3

49"

L

x

4"

D

x

1313"

A

123cm

L

x

10cm

D

x

33cm

H

18 / 39

Sistema de Pre-filtracion

25"

W

x

8"

D

x

15"

A

64cm

W

x

20cm

D

x

38cm

H

5,45 / 12

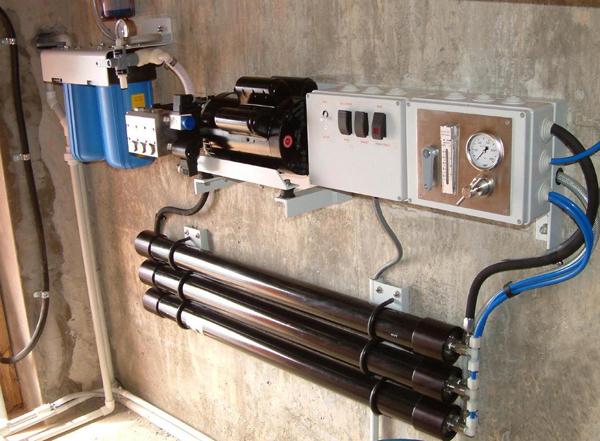

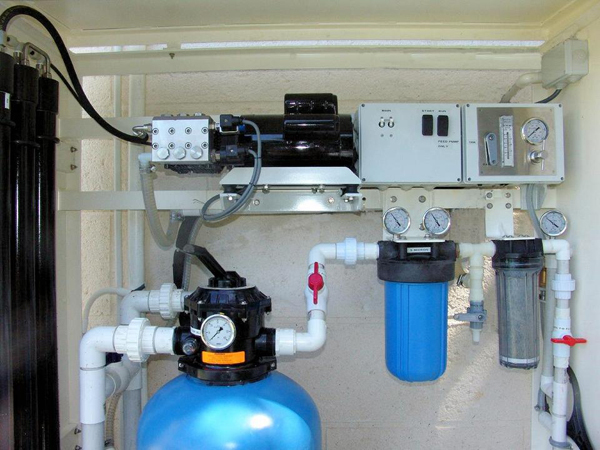

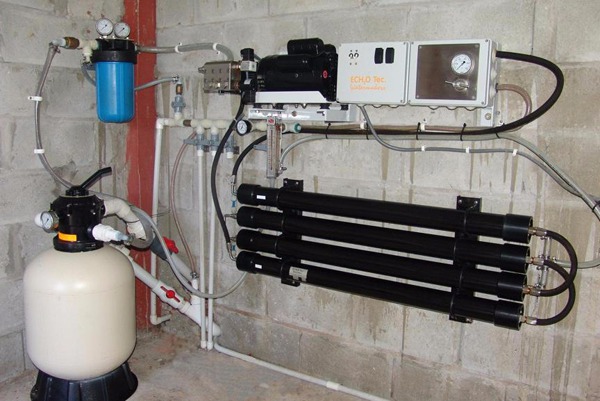

Ejemplos de instalaciones de clientes de la Serie BHL

1500 - BHL - 4 1200 - BHL - 3 1800 - BHL - 4 1200 - BHL - 3

2 x 1800 - BHL - 4 2 x 1800 - BHL - 4 2 x 1800 - BHL - 4 1800 - BHL - 4
